VHC HI-COATER® 锅式包衣技术

片剂包衣

VHC 全开孔式 HI-COATER® 系统

Freund-Vector HI-COATER® 全开孔式片剂包衣系统一般用于片剂或颗粒的液体、溶剂、糖衣包衣。锅的容量可以从实验室级的0.5L直至生产级别的1500L。可以处理对小于额定容量的25-50%进行处理。

VHC HI-COATING® 系统. 气流进入产品上方的包衣盘,然后顺着喷枪一致的方向吹下。

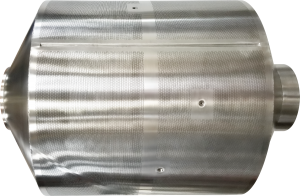

抗磨损包衣锅

Freund Vector的包衣锅经过高抛光镜面处理,防滑挡板和开孔槽道可以降低片剂的磨损。

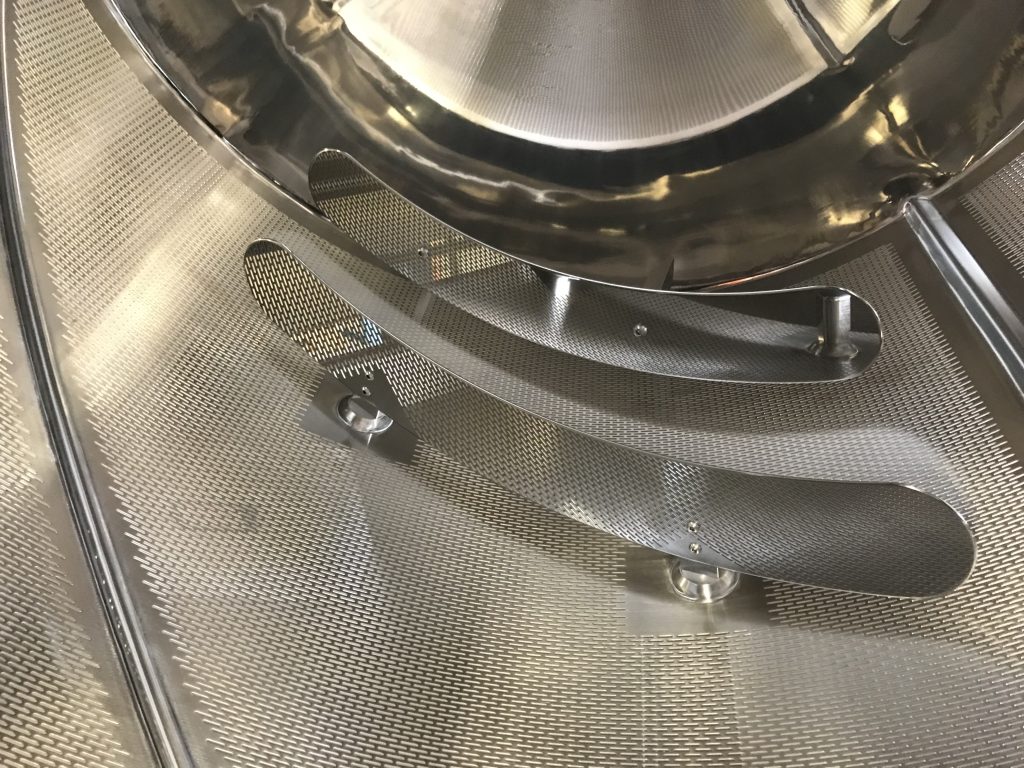

带混合板和防滑板的开孔槽

“延展”设计降低工艺时间

提高片剂包衣喷雾率最有效的方法是提高包衣锅的喷枪数量。通过延长包衣锅,在相同直径的情况下增加了喷雾区域。延展设计可以最多容纳10个喷枪(每个喷枪的喷率是 300mL/分钟)

VHC 延展设计,降低床的深度,增加喷雾区域。此外,延展设计降低了工艺时间,跟大尺寸包衣锅相比,通过降低床的深度,使片剂磨损降到最低。
VHC-66L1 HI-COATER®. 配置10个喷枪,最高处理量可至1040kg。

喷枪到床距

使用这些喷枪调整床距可以把包衣损耗率降到最低。从药片表面到喷枪之间的距离,如下图所示,使用水性包衣在20-25cm, 有机溶剂包衣在15-20cm。

包衣锅表面到喷枪

如下图所示,整个片剂区表面与包衣锅顶部至底部的距离应为1/3至1/2。 如果距离小于1/3,则可能会将涂料吹过床。 此外,您可以对包衣物料进行喷雾干燥。 如果距离大于½,可能会遇到过度润湿,发粘,聚团以及包衣液喷到锅体的情况。 The distance across the tablet surface and from top to bottom of the coating pan, as illustrated below, should be 1/3 to 1/2.  If the distance is less than 1/3, you may blow the coatings through the bed.  Additionally, you could spray dry vs coat your materials.   If the distance is greater than ½, you will encounter over-wetting, tackiness, clustering and transfer of coatings to pan.

Distance Across Tablet Surface 穿过片剂表面的距离

喷枪

如何保证喷枪覆盖的喷雾范围均匀,保证液体的雾化程度是很重要的关键点。Freund-Vector使用AT喷枪系统,该系统可以不依靠雾化空气压力来改变喷型的宽度。 在下图中,该图显示了AT模式调整的多功能性(喷枪从左向右移动)。

多种喷枪:易于清洁和更换

所有连接喷枪的管道都集中在一个喷枪底盘上。一个简单的垫圈和夹子用于固定,可以进行快速更换和清洁。锅体区域内没有其它多余的管道和配件。所有连接件都都喷雾地盘的末端。

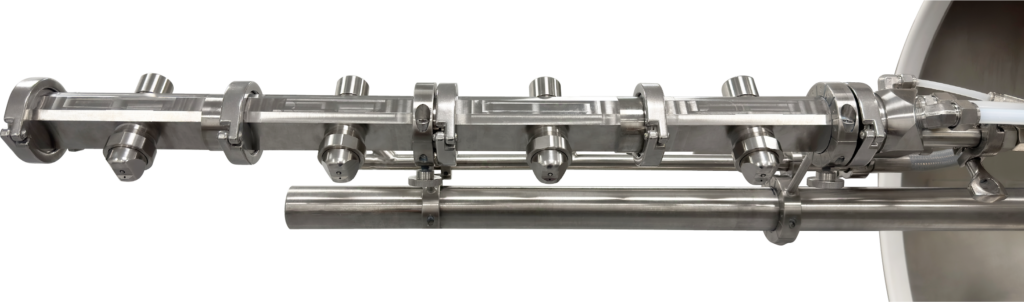

带6个AT喷枪的多枪喷雾底盘
多枪喷雾底盘拆解图 单垫圈设计

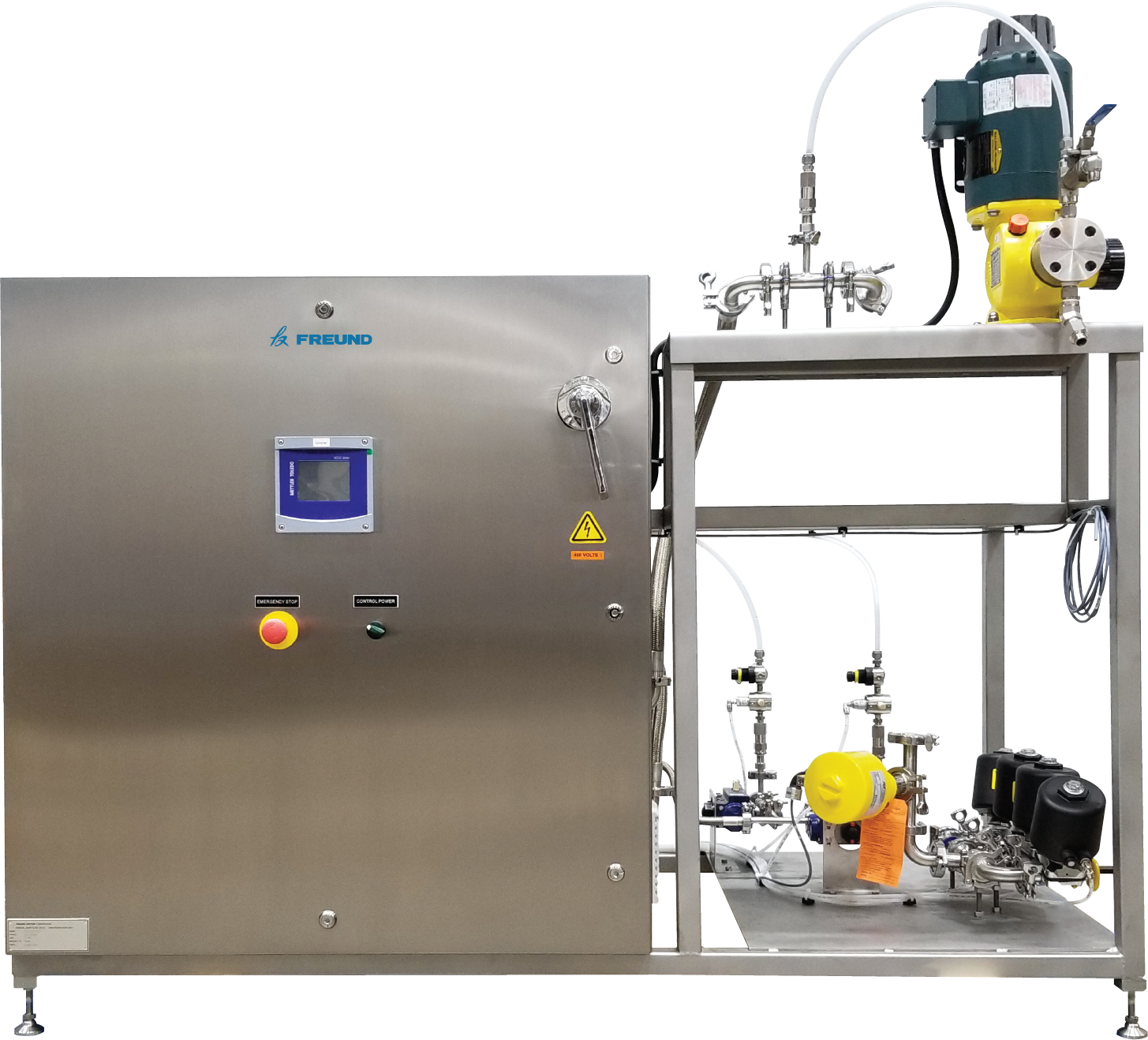

适用于CIP/WIP清洗模式的设计

VHC 全开孔 HI-COATER® 有一个整体焊接的腔室,取消了无法清洁到的焊接缝和垫圈。清洁的时候,位于底部的腔室充水,使包衣锅的底部可以在清洗液中浸泡和旋转。

VHC-48L 配置全自动WIP工艺的包衣系统。
COMPU 控制系统提供符合21 CFR Part 11 的操作和报告功能。
